SUP 23T Laserska glava 3

② Zadanu državu je uključena, što ukazuje da je crveno svjetlo prema zadanim postavkama [{0}} kada se omogući isključeno, signal koji omogućava omogućavanje

ne šalje se u laser i može se koristiti za testiranje funkcije otvora . Zatvorite indikaciju crvenog svjetla, motor prestaje ljuljati i

Crveno svjetlo je točka za podešavanje središnjeg položaja .

③ Kliknite gornji desni ugao da biste se prebacili na režim čišćenja .

① Procesno sučelje sadrži parametre procesa

Otklanjanje pogrešaka kliknite okvir (crveni) da biste izmijenili, kliknite OK, a zatim uštedite u Quick procesu, kliknite uvoz (modify-save-uvoz) .

② Raspon frekvencije skeniranja je 1 0 100 Hz, a opseg širine skeniranja je 0 ^ 30mm .}

(Na fokusiranju objektiva F800, maksimalna širina je 130 mm . na

Fokusiranje ogledala F150, maksimalna širina je 30 mm) . ③ vrhunska snaga

treba biti manji ili jednak parametrijskoj stranici laserska snaga . (ako je lasersko napajanje 1000W, onda ova vrijednost nije veća od 1000) .

④ Raspon radne cikluse 0 do 100 (zadano 100, obično se ne mijenjaju) .

⑤ Raspon frekvencije pulsa preporučuje se iz 5-5000 Hz (zadano 2000, obično se ne mijenja) .

⑥ Kliknite gumb "Pomoć" na gornjem desnom uglu da biste dobili relevantnije parametre .

⑦ Nakon izmjene parametara možete vidjeti da li je uvoz uspješan na početnoj stranici .

⑧ Referentni proces, može se koristiti u referentnoj referentnoj programu .



Lozinka: 123456

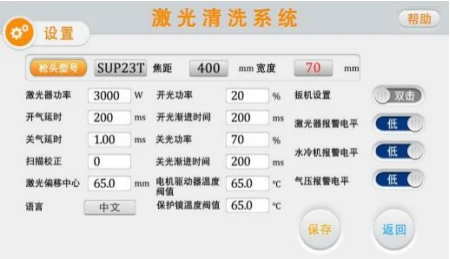

① Laserska snaga je snaga rabljenog lasera, molim vas popunite pravilno .

② Zadana kašnjenja plina zadužena 200ms, raspon 200ms -3000 ms .

③ od n 1% procesne snage na 100%; od 100% procesne moći na N2; (kao što je prikazano na slici ispod) .





⑤ Koeficijent korekcije skeniranja 0,01 ~ 4, koeficijent ciljne širine / širina izmjerene linije: Zadano je 1.0.

⑥ Ofset laserskih centra -75 ~ 75 mm, skraćen na lijevo, povećan je na desno, nanosi se za podešavanje Crvenog svjetla Centra

⑦ Kod tlaka / vodenog hladnjaka / laserski signal alarma je nizak

razina prema zadanim postavkama . kada se koristi ovaj alarmni signal, ako vanjski

Alarm pod pritiskom je instaliran, bit će promijenjen u visoku razinu,

Inače će se pojaviti nenormalni alarm, a drugi alarmni signali trebaju biti isti .

⑧ Kliknite gumb "Jezik", možete prebaciti na druge jezike u traku za odabir jezika . trenutno standardna verzija

Podržava 19 jezika . Molimo kontaktirajte nas ako je potrebno .

⑨ Kliknite "Pomoć" u gornjem desnom uglu da biste ušli u stranu pomoći na stranici postavki . Dugo pritisnite "Vrati tvorničke postavke" da biste obnovili parametre podešavanja u tvorničko stanje . dugim pritiskanjem "Spremi kao

Tvorničke postavke "za izmjenu fabričkih parametara.

⑩ Kliknite "Broj veličine pištolja" da biste fokusirali ogledalo da biste odabrali maksimalnu širinu skeniranja .

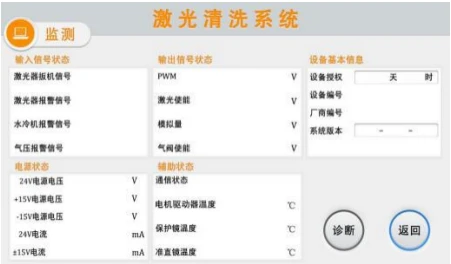

Ova stranica prikazuje status svakog signala i informacije o opremi

Laserski signal okidača: Kada se okidač povuče, ova se država mijenja iz sive u zelenu

LASER / VODE Hladnjak / AIRM ALARM ALARM: Pratite visoke i niske razine

Izlazni signal prikazan je na sredini stranice, obojeno zeleno kada signal bude izlaz

Autorizacija opreme: Oprema se može odobriti, kada se oprema koristi u zadanom vremenu, autorizacija će biti

raskinuti,

Verzija sistema: Tri grupe brojeva, prva grupa je

Verzija hardvera, druga grupa je verzija programa mikrokompjutera s jednim čipom, treća grupa je verzija dodirnog ekrana

Kliknite dijagnostički Sbutton da biste ušli u dijagnostičku stranicu . Pod ovom stranom, laser neće emitirati svjetlost i može samostalno izlaz "PWM", "Laser omogućava", "analog", "analog"

Kroz "Prebacivanje kontrole", da biste sudili da li je funkcija otkrivanja i teorijske vrijednosti kontrole i teorijska vrijednost normalna .

Način održavanja i zamjene srodnih leća:

① Prije rada očistite ruke i osušite ih, a zatim ih obrišite pamukom i alkoholom .

② Otvorite zaštitno ogledalo na relativno bez prašine, fokusirajte poklopac pretinca ogledala, izvucite nosač sočiva,

uradite dobar posao zaštite (prekrasan papirni poklopac), provjerite zaštitna sočiva, ako postoji očigledna goruća tačka na

površina sočiva, treba direktno zamijeniti .

TADA provjerite da bijeli brtvirni prsten ispod objektiva . (ako se zaptivački prsten za pohranu ne može koristiti, mora se odmah zamijeniti .

Obrišite usta skladišni ustima i unutrašnjost skladišnog poklopca pamučnom kuglicom umočenom u alkohol, brzo umetnite zaštitni nosač sočiva u zaštitni otvor za ogledala i zaključajte

vijci .

5. Uobičajeno rukovanje izuzecima

Brzi laser / hladnjak vode / alarm tlaka zraka

① Ako gornji alarm ne koristi alarmni signal, promijenite nivo alarma na stranicu za podešavanje ekrana .

② Ako se pojavi signal alarma u gornjem alarmu, provjerite alarm ili alarmni signal odgovarajuće opreme

Da li je visok i nizak nivo pravilno postavljen .

5.2 Zaslon se ne osvijetli i nema odgovora kad kliknete

Ekran nije svijetao, provjerite je li regulator elektrificiran . Provjerite je li kontroler i četverobrurna žica ekrana ispravno povezani i da li je napon 1. stopa i četvrto stopalo 24V normalno .

② Ako nije kliknuta u normalnoj upotrebi, provjerite je li temperatura stroja previsoka .

③ Kliknite na unos, provjerite je li ožičenje između

Kontroler i ekran su tačni i da li su druga i treća stopa normalna . Vidi 2. 1.2 Ekran kontroler za detalje za detalje .

④ Novo instalirani uređaj Klikni bez odgovora može biti verzija sustava ne podudara se, koristi SD karticu da biste rebrazirali program

Da, molim vas pitajte nas za određenu verziju .

5.3 Nema svetlosti

① Provjerite postoji li dodatak alarma na početnoj stranici i da li je uključen laser koji omogućava sistem koji omogućava;

② Provjerite da li su signal okidača i sigurnosni signal za zaključavanje stranice nadzorne stranice prikazani u zelenom tijekom zavarivanja;

Provjerite jesu li PWM, lasersko omogućavanje i analogni izlaz stranice za nadzor normalni za vrijeme zavarivanja . ako su gornji uvjeti normalni, provjerite laserski robusni alarm .

Primjer: Žica za dovod zraka, ali ne i lagana, za lasersku grešku ili lasersku grešku ožičenja . ako ni zrak

Možda nedostaje ulazni signal, pogledajte: 2. 1.3 Signal signala kontrolera 1.

5.4 Svjetlost naglo prestaje tokom prerade

Provjerite da li su sigurnosno zaključavanje tla i drugi alarm sučelja za praćenje normalni .

Laserski aparat za zavarivanje Trofazno napajanje Reference za napajanje:

Napomena: Dvofazna ili trofazna električna energija ovisi o napajanju koja zahtijeva laser i hladnjak, a ne

količina žičanog pojasa .
