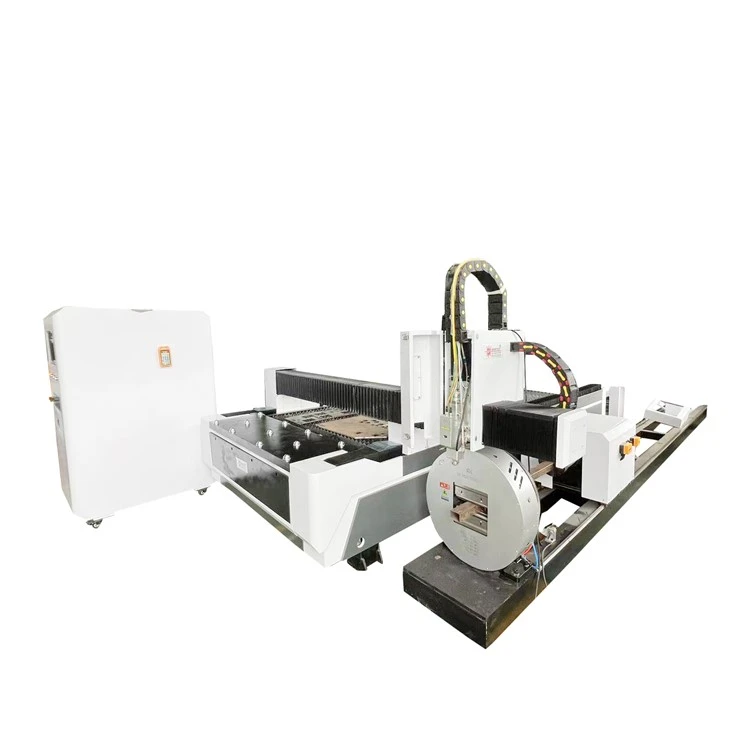

Mašina za rezanje metalne cijevi od vlakana
Kvaliteta grede M2:< 0.373
Točnost pozicioniranja: manje ili jednako ± 0. 03 mm / m
Opis
Tehnički parametri
Prednosti ploče i cijevi laserske mašine za rezanje
Svestranost:
Mašine za rezanje listova i cijevi su svestrane i sposobne za rezanje različitih materijala, uključujući različite metale kao što su nehrđajući čelik, aluminij i blagi čelik. Mogu se nositi s ravnim materijalom i cilindričnim cijevima ili cijevima, čineći ih pogodnim za različite aplikacije.
Isplativost:
Dugoročna ušteda troškova mogu se postići ulaganjem u i održavanje samo jednog dijela opreme.
Točnost:
Vlaknaste laserske mašine za rezanje mogu pružiti preciznu preciznost rezanja, fokusiranjem laserskih snopa za postizanje čiste, visokokvalitetne rezove. Ova razina preciznosti omogućava složene dizajne i osigurava dosljedne i tačne rezultate.
Fleksibilnost:
Mašine za rezanje listova i cijevi imaju izuzetno visoku fleksibilnost dizajna i mogu lako rezati složene i specifične oblike. To omogućava stvaranje jedinstvenih prilagođenih dijelova.
Brze informacije o laserskom stroju za rezanje ploča i cijevi:
Model: pametan 1530- r
# OBRANJERANJE PODRUČJA: 1500x3000mm
#LASER Izvor: - max - 6000 w
# Glava - RayTools Autofocus
# Japan-servo-yaskawa
# Kontroler- CypCut 3000c
#Height Controller-BCS1 0 0 V3.0
#Redecer -- Wanxin-iz Tajvana
# Racks- yyc
#Rails - Tajvan PMI
#Germany kuglični vijak prijenos
#Support DXF, DXP, NC, G, itd
#Water chiller -Hanli
#Aning, anti vibracija teški krevet.
Veličina #Chuck: 220mm
#Cyp tube softver
#Rotarni uređaj za cijevi za rezanje Chuck 220mm * 6000mm
TheMašina za rezanje metalne cijevi od vlakanaje dizajniran CNC sistem visokog efikasnostiPrecizno rezanje okruglih cijevi, kvadratnih cijevi, pravokutnih profila i složenih konstrukcijskih dijelova. Sa naprednim3D lasersko rezanje tehnologija, Dostavlja seČisti, rezovi bez burreza industrije koje zahtijevaju preradu cijevi visokog tačnosti, poputAutomobili, Građevinarstvo, Namještaj i Hvac.
Ključne karakteristike
1. Laserski izvor vlakana visoke snage (500W-6000W)
Kapacitet rezanja:
Okrugle cijevi: Ø15mm-Ø350mm
Kvadratne / pravokutne cijevi: 15 × 15 mm do 300 × 300 mm
Debljina zida: Do 12 mm (ugljični čelik), 8 mm (nehrđajući čelik), 6 mm (aluminijum)
2. Inteligentni rotacioni sistem rezanja
Rotarna osovina dvostruke chocka- Osiguravastabilna rotacijaiHigh-precizno ugaono pozicioniranje (± 0. 1 stepen)
Detekcija automatskog centriranja i promjera- usklađivanje lasera za pomoć zaSavršeni rezovi svaki put
Kontinuirana rotacija od 360 stupnjeva- OmogućujeSloženo rezanje kontureBez repozicije
3. Napredni CNC kontrola i softver
Namjenski softver za rezanje cijevi- Podržava3D modeliranje, automatsko odvijavanje i optimizacija gniježđenja
Kompatibilnost datoteke: DXF, DWG, korak, iges i drugoCAD / CAM formati
Opcija za rezanje levela – 10 stepeni kuta rezanjaZa pripreme za zavarivanje
4. TEŽITELJSTVO IZGRADNJA za industrijsku upotrebu
Čvrsti okvir od livenog željeza- minimizira vibraciju zaUltra precizne rezovi
Linearni vodiči velike brzine i servo- OsiguravaBrzo, gladak kretanje(do80m / min brzina pozicioniranja)
5. Smart Automation & Sigurnosne karakteristike
Auto-utovar / istovar sistem(Neobavezno) -Integracija robotske rukezaneparena proizvodnja
Potpuno zatvoreni dizajn – Laserska zaštita zaštite (klasa 1)iIntegrirano vađenje dima
Sustav za izbjegavanje sudara- Sprječava oštećenja tokom rada velike brzine
Rotacijski uređaj
Rotacijski uređaj sa automatskim nadoplatom
Rezanje glave
Karakteristike
1. Pomično otporan na prašinu.
Ocjena otpornosti na prašinu je IP65, a lagana staza je u potpunosti priložena, tako da je mogućnost kontaminacije objektiva gotovo nula.
2.Motion Slika Zero Fokus Na skali se može fleksibilno podesiti da objedinimo položaj nulte fokusa i više se ne brine o podešavanju parametara procesa.
3.iktivača za hlađenje vode Fokusiranje sočiva, sakupljajući objektiv i mlaznica imaju ugrađenu funkciju hlađenja, što može riješiti problem rezanja grijanja. 4.OPTIMIZOVANI STRUKTURNI DIZAJN Dizajn integrisanog karoserije, poboljšano sučelje optičkog vlakana QBH više nije zaglavljeno zbog curenja vode, hrđe i drugih razloga.
Kontrolni sistem
Ergonomski dizajn sa klizajućim materijalom i tipkama osigurava udoban rad dugim vremenskim periodima. Integrira mikroprocesor, senzore (poput senzora sala, potenciometri) i komunikacijski moduli za pretvaranje uputstava za uporabu u električne signale.
Glavni upravljački računar mašine je osnovna kontrolna jedinica za industrijsku automatizaciju, inteligentnu proizvodnju i posebnu opremu, odgovorna za obradu podataka u stvarnom vremenu, koordinaciju opreme i izvršenje algoritma.
Uređaj za regulaciju pritiska
Uređaji za regulaciju tlaka stroja su ključne komponente koje se koriste za precizno upravljački pritisak tekućine u industrijskim sistemima i široko se koriste u hidrauličkim sistemima, pneumatskoj opremi, hemijskim procesima, upravljanju energijom i drugim poljima. Prilagođavaju ciljane vrijednosti tlaka mehanički ili elektroničkim putem. Odgovaraju na promjene tlaka sustava u realnom vremenu, s reljefom od nadziranja (sigurnosnim ventilima) i alarmima niskog pritiska.
Aplikacije
✔ Građevinarstvo i arhitektura- Čelični okviri, rukohvati, rešetke
✔ Automobili i zrakoplov- izduvne cijevi, kaveze za roll, komponente šasije
✔ Namještaj i ukras- Metalne stolice, stolovi, umjetnički dizajni
✔ Hvac & Vodovod- kanal, konektori, ventili
✔ Industrijske mašine- Hidraulični cilindri, dijelovi za transport
Zašto odabrati naš laserski rezač od vlakana?
✅ Veća preciznost – ± 0 05mm tačnostzaSavršeno uklapanje zavarivanje
✅ Brže proizvodnju – Automatizirano utovar / istovarSmanjuje vrijeme zastoja
✅ Šira kompatibilnost- rezoviOkrugli, kvadratni, ovalni i nepravilni profili
✅ Niži operativni trošak – Energetski učinkovit vlakno laserskiUz minimalno održavanje
Radni uzorci:
FAQ:
P: Šta kažete na vaš laserski paket mašina?
O: Standardni izvozni paket za drvo sa besplatnim fumigacijom
P: Šta kažete na garanciju kvaliteta?
O: 5 godina
P: Kako instalirati i pokrenuti uređaj?
O: Naš tehničar je instalirao mašinu prije otpreme. Za neke instalacije malih dijelova poslat ćemo detaljne video zapise, korisnički priručnik zajedno sa mašinom. 95% kupaca mogu naučiti sami.
P: Kako mogu učiniti ako mašina pođe po zlu?
O: Ako se suočite sa takvim problemima, kontaktirajte nas što prije i ne pokušavajte popraviti stroj sami ili nekom drugom. Odgovorit ćemo u roku od 24 sata što brže možemo da ga riješimo za vas.
P: Kako mogu znati da je vaš uređaj dizajniran za moj proizvod?
O: Možete nam poslati uzorke za označavanje da provjerimo kvalitet, možemo vam pomoći da napravite ispitivanje uzoraka. Osigurana je besplatna usluga označavanja uzoraka.
Popularni tagovi: Metalna mašina za lasersko rezanje vlakana, Kina Metal Tube Fiber Laserske mašine, dobavljači, 1KW vlakna laserska mašina, 500 vata mašina za rezanje vlakana, Биржа таблицаһы сүс лазер ҡырҡыу машинаһы, сүс лазер ҡырҡыу машинаһы, Юғары ҡөҙрәтле сүс лазер ҡырҡыу машинаһы, Торба сүс лазер ҡырҡыу машинаһы
Parametri uređaja za rezanje ploče i cijevi za rezanje cijevi
|
Model |
S-vlakno -1325 |
S-vlakno -1530 |
S-vlakno -2040 |
|||
|
Radno područje |
2500 × 1300 mm |
3000 × 1500 mm |
4000 × 2000 mm |
|||
|
Laserski tip |
Njemačka IPG / Kineski vlaknski laserski generator Raycus / max |
|||||
|
Laserska snaga |
1000/1500W/2000W/3000W |
|||||
|
Kompletna snaga stroja |
52/55 kW |
|||||
|
Maksimalna ubrzanje osi xy |
2.0 G |
|||||
|
Kvaliteta grede m2 |
< 0.373 |
|||||
|
Tačnost pozicioniranja |
Manje ili jednako ± 0. 03 mm / m |
|||||
|
Tačnost ponovne pozicioniranja |
Manje ili jednako ± 0. 02 mm / m |
|||||
|
Maksimalna brzina rezanja |
0-40 M / min (ovisno o materijalu i debljini) |
|||||
|
Napon napajanja |
3- Faza 380V / 50Hz |
|||||
|
Model |
S-vlakno -1325 |
S-vlakno -1530 |
S-vlakno -2040 |
|||
|
X-osi hod |
2500 mm |
3000 mm |
4000 mm |
|||
|
Y-oshod |
1300 mm |
1500 mm |
2000 mm |
|||
|
Z-osi potoka |
120 mm |
|||||
|
Radni stol |
Radna platforma za stalak |
|||||
|
Kontrolni sistem |
CYPCUCT / AU3TECH sistem upravljanja |
|||||
|
Lokacijski sistem |
Red Dot indikator |
|||||
|
Sistem za hlađenje vode |
Konstantna temperaturna hladnjaka |
|||||
|
Težina mašine |
2000-12000 KG |
|||||
|
X-osi hod |
2500 mm |
3000 mm |
4000 mm |
|||
|
Dimenzija stroja (M) |
4.1×2.3×1.9+1.2×0.8×1.2 |
4.6×2.3×1.9+1.2×0.8×1.2 |
5.6×2.3×1.9+1.2×0.8×1.2 |
|||
|
Primedba |
Automatska razmjena, poklopac (opcija) |
|||||
