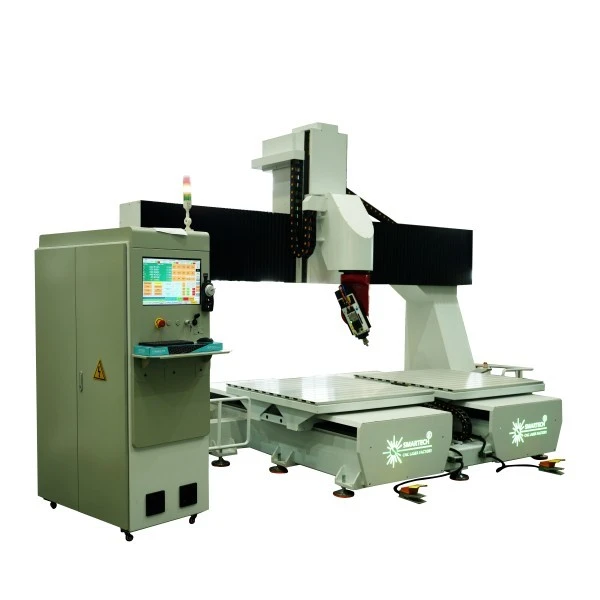

5-osni CNC ruter
SMT 1212-5-osna CNC mašina za graviranje ima radnu površinu 1200*1250*800MM i dva radna stola. Opremljen je HQD vretenom za automatsku izmjenu alata, Taiwan Delta frekventnim pretvaračem, Demas peto-osnom glavom, Taiwan TBI kugličnim vijkom i Hiwin linearnom vodilicom. Takođe ima Syntec kontrolni sistem, drajvere servo motora i radni sto za T-slot. Osim toga, ima sistem za podmazivanje alatnih mašina, uređaj za zaštitu od curenja, dobro-poznate električne komponente Schneider Electrica, veliku kontrolnu kutiju, automatske sigurnosne senzore i potpuno zatvoren kablovski lanac. Dolazi s alatima i kutijom za alate i kompatibilan je s trofaznim naponom od 380 V, osiguravajući sveobuhvatnu sigurnost u radu i stabilan rad opreme.
|
Tehnički podaci |
SMT{0}} osa |
|
Maksimalna radna veličina |
X osa: 1200 mm |
|
Y osa: 1250 mm |
|
|
Z osa: 800 mm |
|
|
A osa: ±120 stepeni |
|
|
C osa: ±400 stepeni |
|
|
Struktura tabele |
Pokretni sto od livenog čelika |
|
X,Z struktura |
Tajvan-HIWIN vodilica:X 30, Z 25 Njemačka-kuglični vijak |
|
Y struktura |
Tajvan HIWIN vodilica: 30 spiralna letva i zupčanik |
|
Vreteno |
10kw vreteno, zračno{1}}hlađeno |
|
Magazine |
Alati linearnog-tip ATC 12 (opcija) |
|
Brza brzina kretanja |
55m/min |
|
Radna brzina |
20m/min |
Automatsko vreteno za izmjenu alata sa 5-osnom glavom
Visoko precizni dijelovi
Ručni točak
dupli stolovi sa odvojenim nožnim prekidačem
kontrolna tabla
Karakteristike
Opis proizvoda: Mašina za graviranje drveta sa 5 osovina
1. Jednostavan rad PLC kontrolni sistem, stabilne performanse, moćna funkcija, jednostavan rad
2. Dobro-poznato vreteno i Demas/Demas 5 osna glava, visoka preciznost, dug vijek trajanja, stabilan rad
3. Dobro-dizajniran cijeli ležaj za strug od livenog čelika, dobro zavaren, bez izobličenja za cijelu strukturu.
4. Usvojite Tajvan Hiwin linearni kvadratni sistem vodilica, koji radi postojano, visoke preciznosti, dugog vijeka trajanja.
5. Pomična struktura stola, radi stabilnije od one sa pokretnim portalom, posebno tokom graviranja valovite ploče
6. Raznovrsna kontrola. Može da kontroliše brzinu rada, zračnu liniju i brzinu podešavanja odvojeno što poboljšava kvalitet obrade/efikasnost
7,8 kom Automatska izmjena alata
8. Ulazni-nivo pet-osni obradni centar sa svjetskim vrhunskim-kontrolorom-dizajniran za najzahtjevnije zahtjeve obrade, maksimalnu preciznost i - sveobuhvatnu izvrsnost.
9. Sadrži komponente vrhunske svjetske klase
10. Mašinski centar sa 5 sinkronizirajućih interpoliranih osa; Real-Rotacija centra tačke alata u realnom vremenu (RTCP), pogodan za 3D obradu krivulja.
11. Dvostruki dizajn stola udvostručuje produktivnu efikasnost omogućavajući utovar i istovar na jednoj stanici bez prekida radnog ciklusa.
